Charakteristika videosekvencie

Obrazový tok (tok spojitej obrazovej informácie z reálneho sveta) možno znázorniť pomocou tzv. časopriestorového obrazového toku O(x,y,t). Obrazový tok vlastne predstavuje projekciu (premietnutie) fotometrickej veličiny (npr. Jasu) rozmerovo obmedzenej (šírkou H a výškou V) monochromatickej scény

Nedokonalosť ľudského zraku umožňuje uskutočniť rozklad obrazu na obmedzený počet snímkou v čase a riadkov (prípadne obrazových bodov v riadku). Vo filmovej technike sa ukázalo, že pre vnem plynulého pohybu postačuje snímať a reprodukovať len 20 až 25 snímkov/s.

Proses získavania obrazovej informácie bude pozostávať zo snímania vzorkovaním v smere osi x (a osi y čo je zabezpečené rozkladom obrazu) a v prípade pohyblivej obrazovej informácie i v smere časovej súradnice t.

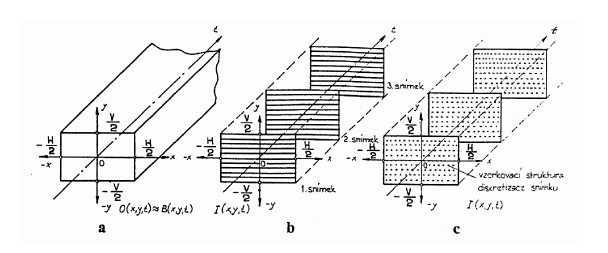

Znázornenie obrazového toku O(x,y,t), b) znázornenie obrazovej funkcie I(x,y,t) pri periodickom rozklade (spojitom v smere osi x), c) znázornenie obrazovej funkcie R(x.y.t) pri periodickej diskretizácii obrazového toku v smeroch x,y,t (napr. snímanie CCD snímačom vo videokamere)

Pri spracovaní obrazovej informácie musí snímacie zariadenie zabezpečiť splnenie vzorkovacieho zákona, aby nedošlo k vzniku priestorového alebo časového aliasingu, pri ktorom vznikajú obrazové zložky, ktoré pôvodná scéna neobsahuje a ktoré degradujú obraz (napr. pre vzorkovaciu frekvenciu snímanej scény v smere osi y musí platiť vzorkovacia podmienka fVZ? 2fmax, kde 2fmax je najvyššia priestorová frekvencia).
Rozklad obrazu: Pre rozklad obrazu možno využiť neprekladané alebo prekladané riadkovanie. Pri prekladanom riadkovaní (TV alebo záznam obrazu digitálnou kamerou, dokonca ja štandard MPEG 2 ktorým sú kódované dáta na DVD pracuje s prekladaním) sa každý snímok skladá z dvoch polsnímkov. Opakovacia frekvencia jasového blikania obrazovky je teda dvojnásobný (50Hz pre európske normy), leží pri obvyklých hodnotách jasu nad tzv. kritickou frekvenciou blikania zraku a blikanie jasu je potom menej zjavné. Pre dokonalé preloženie riadkov je treba, aby počet riadkov n v snímke bol nepárny (napr. 625 v európskych, 525 v zámorských TV normách).

Sled riadkov pri: a) neprekladanom riadkovaní obrazu b) prekladanom riadkovaní obrazu ( ______ aktívny beh rozkladu (snímku) 1. polsnímku, - - - - - 2. polsnímu, ........ spätný beh)

Prekladané riadkovanie má okrem výhod (menšie jasové blikanie pri zachovaní frekvenčného pásma obrazového signálu), tiež nevýhody (stupňovitá reprodukcia šikmých hrán statických, ale najmä dynamických obrazov, pretože dva susedné reprodukované riadky sú posunuté o časový interval TS/2, zložitejšia synchronizácia apod. Preto sa používa najmä pri prenose obrazovej informácie, ale v prijímači sa často prechádza pomocou digitálneho spracovania signálu na neprekladané riadkovanie.).
